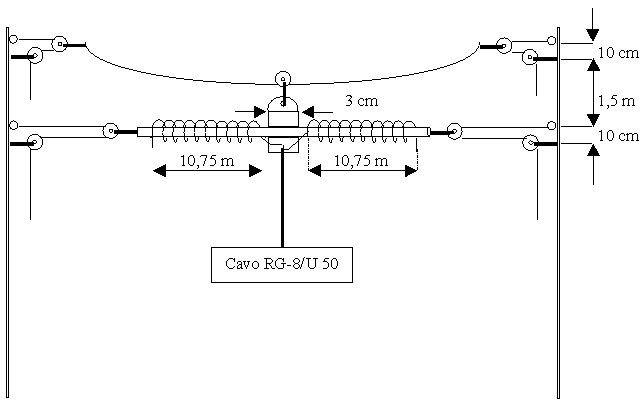

DIPOLO MULTIBANDA HF "LONG TRAP" da 3,5 a 30 MHz

DESCRIZIONE : Il dipolo a spirale "LONG TRAP" a larga banda, risuona da 3,5 a 30 MHz, è ottimo per i radioascoltatori SWL e BCL. E' formato da una lunga fune di nailon, che oltre a sostenere l'avvolgimento dei due bracci, dovrà essere lunga a sufficenza, in modo che gli estremi saranno fissati al palo ad altezza d'uomo, per essere a portata di mano, per una eventuale manutenzione. Occorre prevedere anche un'altra fune di nailon che servirà a sostenere il peso del dipolo e del cavo di discesa, questa fune si chiama "Catenaria". L'altezza del dipolo consigliata: è di cinque metri dal suolo.

Autocostruisci un ricetrasmettitore QRP sulle HF da 1,5 W



Clicca qui per la descrizione e lo schema elettrico



20 e 40 mt,  in fonia DSB e in CW, di piccole dimensioni, pochi

 componenti, progetto ultra semplice che potrà dare molte soddisfazioni.

Si può costruire in versione quarzata o con VFO (controllato da un varicap),

 il ricevitore è a conversione diretta.









   Programma calcolatore di antenna "Cubical Quad"

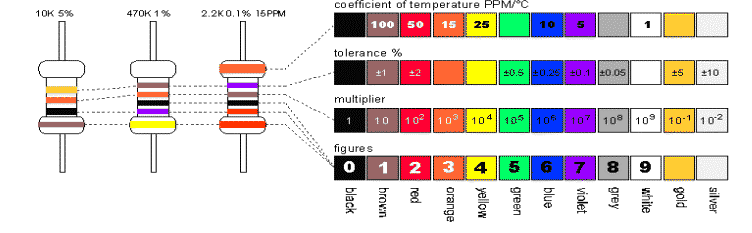

                                 Codice colori delle resistenze

tabella colori
